Éléments d’étanchéité · Racleurs
CatalogRacleurs — Gamme complète
Profils de racleurs de tige en polyuréthane et en NBR, versions à cage métallique et tout-élastomère, sur l’ensemble du catalogue. — 1614 UGS réparties sur 20 profils.
Retour à la boutiqueVous connaissez la dimension mais pas le profil ? Cherchez par dimension (mm) pour voir quels profils correspondent
W1A
W1B
W1L
W1C
W3R
W3Q
W2Z
W1Y
W3U
W2A
W2E
W1P
W3T
W1H
W1J
W3J
W3P

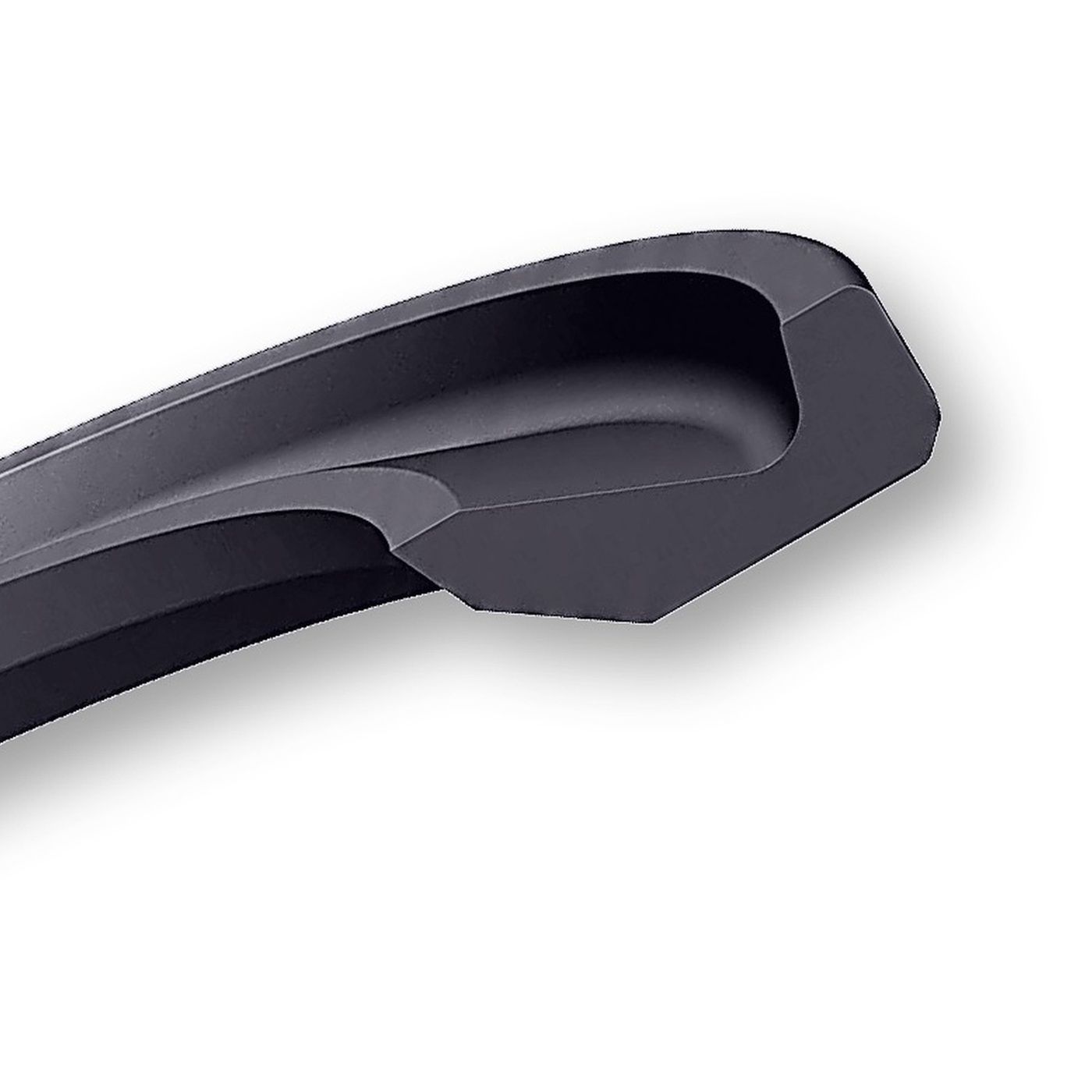

W1E
W3W
W3XBesoin d’une dimension sur mesure ou d’un autre matériau ? Contactez-nous pour tout besoin non standard dans cette catégorie.
Contactez-nous →Survolez ou cliquez un profil pour voir un résumé technique.
| UGS | Profil | DI mm | DE mm | Hauteur mm | Largeur mm | Matériau | Actions |
|---|
La gamme de racleurs
- À clipser, usage général (W1A, W1B) — NBR 90 Sh ou PU 92 Sh, 1 m/s, gorge standard. Choisissez le composé selon la température ambiante et la contamination, pas selon la pression.
- Double lèvre combiné (W1C) — la seconde lèvre affine le film d’huile résiduel en plus d’exclure la saleté. À jumeler avec un joint de tige compatible ou prévoir un canal de drainage pour que la pression hydrodynamique ne s’accumule pas entre le racleur et le joint de tige.
- PU renforcé simple effet (W3Q, W3R) — PU 94–95 Sh, W3Q à −40/+120 °C, seconde lèvre sur le diamètre extérieur contre la saleté et les projections d’eau. Mines, pompes à béton, vérins télescopiques et mobiles.
- À armature métallique (W1Y, W2Z, W2A, W2E) — lèvre PU ou NBR sur boîtier acier, emmanchée serrée ; outillage de montage requis pour ne pas endommager le boîtier et la gorge. Charge radiale plus élevée, pas besoin de gorge usinée.

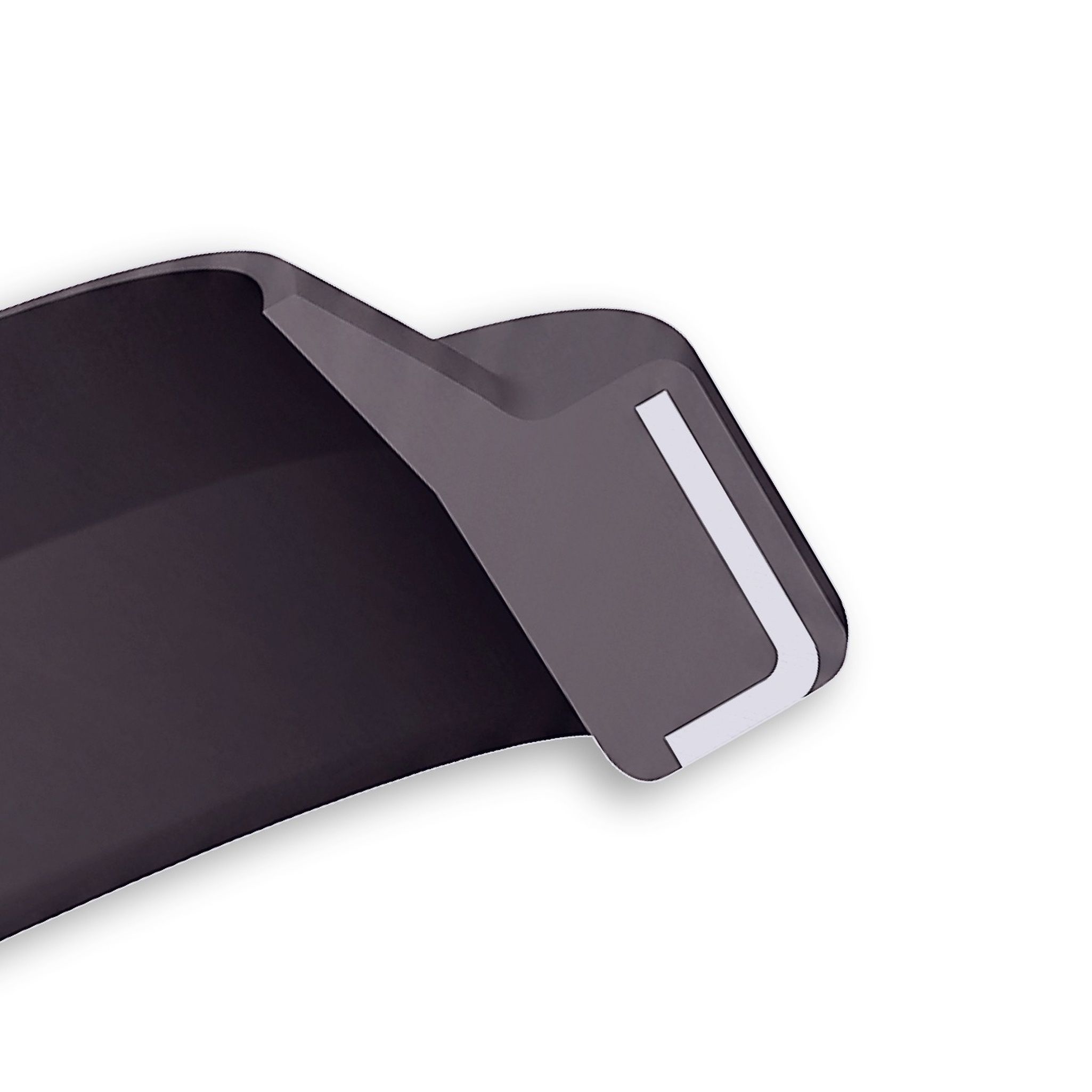

- À cage interne (W3U) — cage acier affleurante au diamètre extérieur pour garder l’humidité hors de la gorge ; référence de conception de gorge (chanfrein d’entrée selon l’alésage) sur la ligne.
- Racleur clip-in « Wyclip » (W3W) — s’emmanche et se maintient sur sa propre lèvre extérieure, sans plaques ni boulons de retenue, usinage minimal. Pour les matières les plus abrasives — tiges de vérins de chantier, équipements de construction, chariots élévateurs.
- PTFE/bronze (W3T) — à torique énergiseur, 5 m/s, pour la haute vitesse de glissement ; changez le torique pour les milieux hors huile minérale.
- Racleur externe (W3X) — pour les vérins simple effet dont le côté tige est ouvert à l’atmosphère, p. ex. les crics.

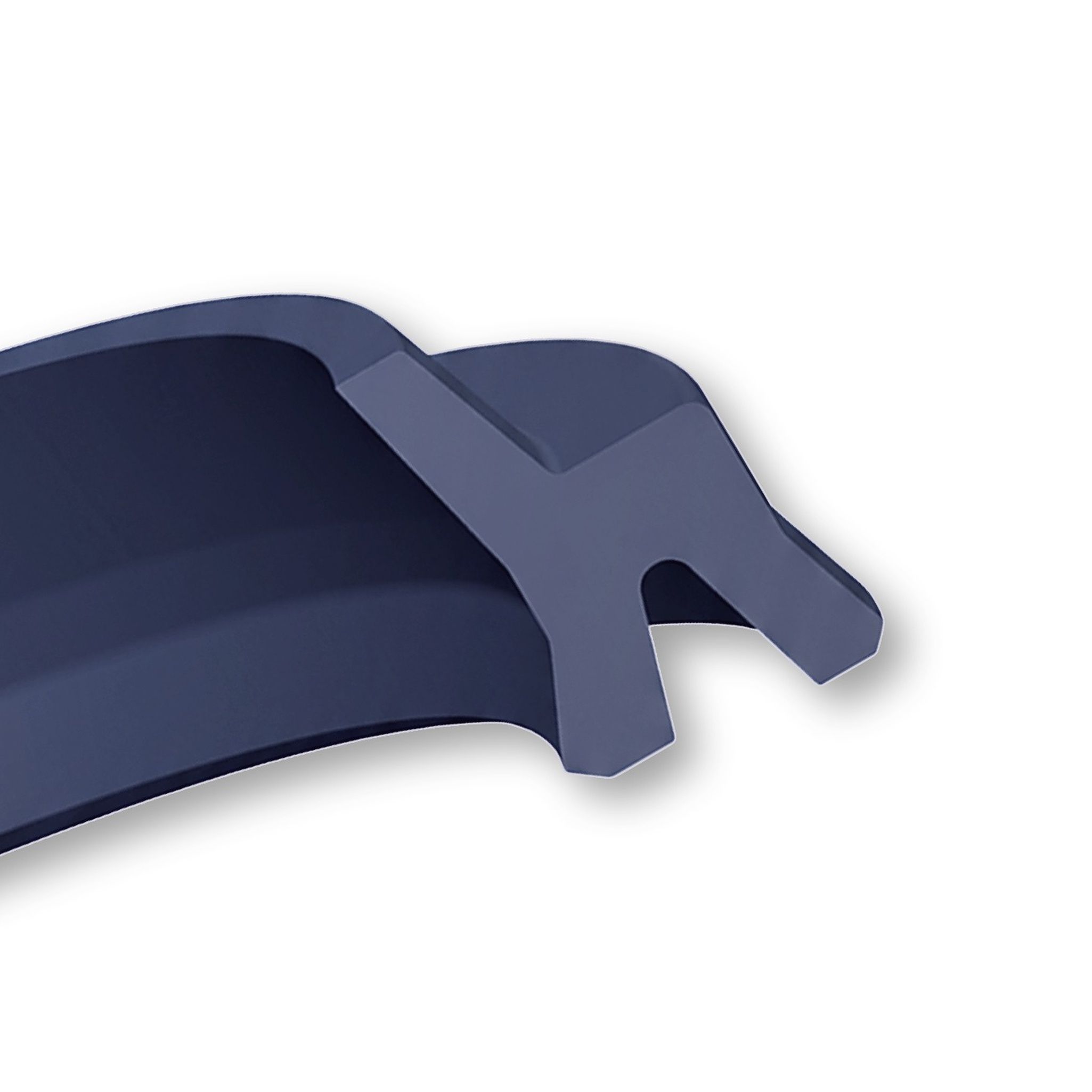

- Joint/racleur pneumatique combiné (W1L, W1H, W3J, W1P) — une pièce faisant office de joint de tige et de racleur là où l’espace de logement est restreint ; 16 bar.
Surface de tige
La lèvre racleuse travaille sur le même état de surface que le joint de tige — chromé dur, environ Ra 0,1–0,3 µm sur les racleurs élastomère ; la ligne W2E à armature spécifie Ra 0,8–1,6 µm.
